一、系統功用
本系統為鐵路運輸部門在線的“微機監控的6502電氣集中聯鎖系統”的仿真設計。進入本系統的學生或?qū)W員可以仿真實驗實訓列車進路、調車進路、坡道延續進路、推進進路、引導進路、引導總鎖、單操道岔、封閉道岔、取消進路、人工解鎖進路、區段故障解鎖、中岔解鎖、中途返回解鎖、道口控制、站場間接發車作業、機務段控制等6502現場控制臺的各種功能，使學生(學員)能身臨其境地操作，直接掌握正常情況下接發列車及調車作業及非正常情況下的行車辦法。
二、系統配置

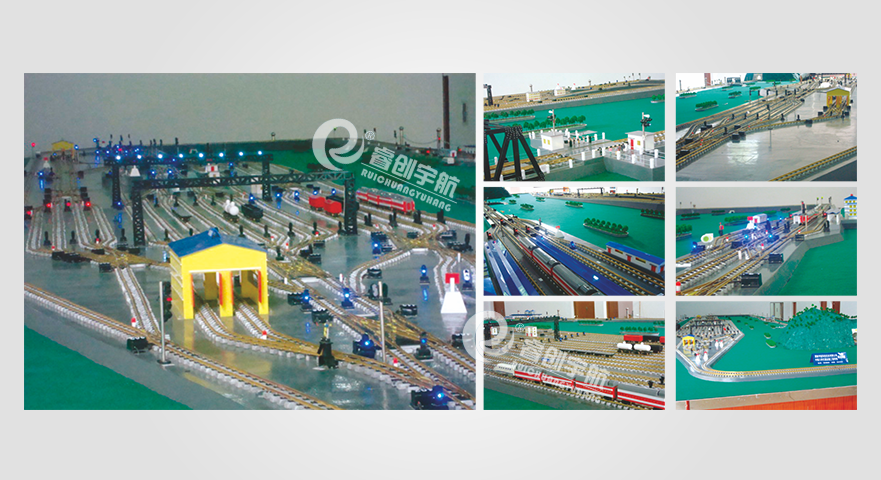

系統由一套站場沙盤，一臺聯鎖控制器，兩個微機聯鎖終端和一套駝峰出發場控制臺組成。
三、技術規格
1、沙盤模型長22米，寬3米，基準高度0.8米; (可根據需要定制)
2、軌道為銅軌，軌距30毫米，軌高7毫米，軌距和道岔按1 : 48比例制作;
3、信號機280架，道岔145組，軌道區段400個;
4、道盆動作時間小于2秒，動程4毫米;
5、機車2臺，車輛12節，其中客車2節(長200，寬60,高80mm)，貨車12節，列車運行速度設兩檔(快檔0.2米秒，慢檔0.1米秒) ;
6、聯鎖仿真系統完全按照6502電氣集中聯鎖系統的聯鎖關系編寫，聯鎖仿真軟件的界面按照車站控制臺布置，操縱方法與實際現場一樣;
7、聯鎖仿真軟件即可以獨立運行，也可以通過聯鎖控制器與沙盤集成工作;
8、軟件能安裝在多臺電腦上，使每個學生( 學員)都能上機操作;
9、大屏幕彩色顯示器能顯示6502電氣集中所有的表示，并賦以時間及漢字提示及語言報警。
四、提供技術文件
1、《RCTY型鐵路運輸仿真實驗實訓系統使用說明書》 1份
2、《 RCTY型鐵路運輸仿真實驗實訓指導書》1份
